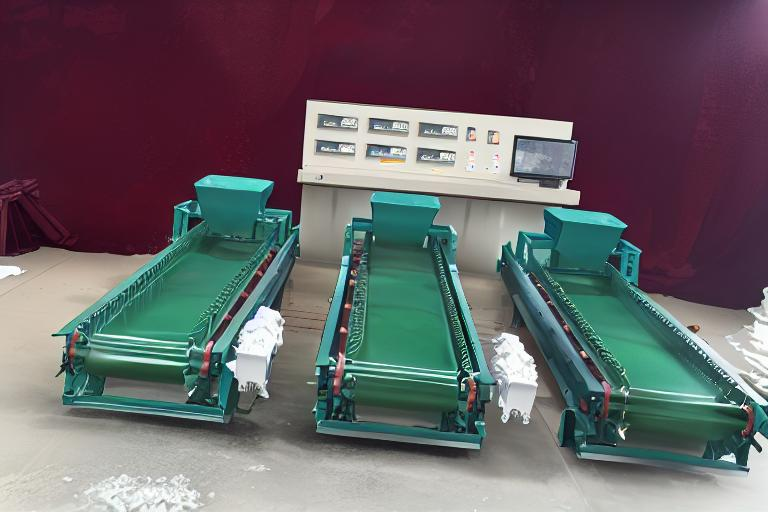

皮带秤与输送机连接的安装

皮带秤没有皮带。安装在输送机架上。皮带秤上安装了一个重量传感器。皮带秤仪表在工作过程中，将检测到的材料重量送到称重仪器上。

1、要求

输送机的构造应具有足够的刚度和稳固的构造。

安装条件要求：

a）支架钢度；

b）托辊轨迹须在任何竖直直线段排成直线，皮带应稳定地支撑在称重托辊上；

c）若配有皮带清洗设备，则应精准定位，运行良好，对称重结果无明显影响；

d）材料滚动不应由托辊引起。

皮带秤应确保托辊的安装、皮带的结构和安装、材料运输方法等不会产生过多附加误差。

2托辊轨迹

皮带秤托辊应避免锈蚀和物料堵塞。

3.输送带

皮带单位长度(包含皮带接头)的波动不应对称重结果导致显著误差(保证符合5.8.4要求)。尽量减少这种变化。

4.速度控制

皮带秤应确保皮带速度达到下列规定的速度范围。

a)不得超过单速带秤标称速度的5%。

b)对于控制速度设定的变速皮带秤，称重时期的带速变化不能超过设置速度的5%。

5.称重长度

使用后，皮带秤的称重长度与竖直中心保持一致。

调节皮带秤称重长度的机器应密封，以避免使用中调节称重长度。

6.皮带张力

皮带的垂直张力应通过一些自动机械或设备(如重力张力模块)稳定。皮带张力的调节应以皮带和驱动轮在以往称重环境下基本不滚动。

7.皮带倾角

下列两种情况之一：

a)皮带秤仪表应配备补偿倾角影响的装置；

b)当输送机在物料传输过程中倾斜且超出工厂设置的皮带角度时，皮带秤在此期间不得运行，物料不得交付或累积。
