称重模块秤重桥安装在皮带输送机架子上

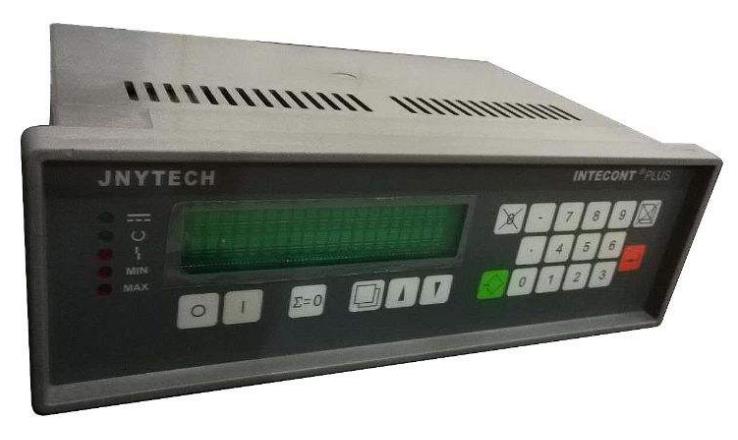

称重模块秤重桥安裝在皮带输送机架子上。当材料根据时，测量辊检验到皮带输送机上的材料净重根据杠杆作用于称重传感器，造成与传动带负载正相关的工作电压信号。皮带秤仪表在电子皮带秤上安裝了一个称重传感器。在作业环节中，将监测到传动带上的材料净重发送至称重显示器上。同时，速度传感器带式输送机的速度信号也发送到称重显示器。仪表盘对速度信号和秤重信号开展積分解决，得到瞬间总流量和积累量。速度传感器立即接入到大直徑速度测量辊上，给予一系列单脉冲。每一个单脉冲表明一个传动带健身运动模块，单脉冲頻率与传动带速度正相关。称重显示器接收来自称重传感器和速度传感器的信号，根据实际操作得到瞬时总流量值和累计净重值，并分别显示。

称重模块由钢质机械秤架、速度测量感应器、高精密净重测量感应器、称重模块操纵表明仪器设备等构成，可持续动态性测量固态材料。秤重时，载重设备将携带材料的作用力传送给称重传感器，称重传感器輸出与材料作用力对比的工作电压(MV)信号，根据放大仪变大后，将模貝/数转化器变换为数据量A，送至计算方式；材料速度键入速度传感器后，速度传感器輸出脉冲数B，也送至计算方式；计算器计算A和B，以得到该测量周期时间的材料量。积累每一个测量周期时间，得到传动带上持续利用的材料总产量。
